一、定义与用途

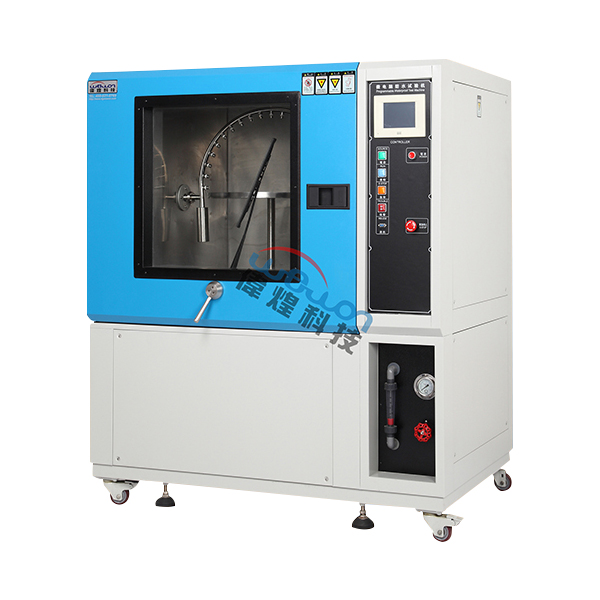

摆管淋雨试验箱是一种用于模拟淋雨气候环境的设备，主要用于测试电工电子产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下的物理以及其他相关性能。通过测试，可以判断产品的性能是否能够达到要求，以便供产品的设计、改进、检定及出厂检验使用。

二、工作原理

摆管淋雨试验箱的工作原理主要基于电机驱动。使用电机配合变频器控制，通过减速器和机械传动装置，让摆管按照设定的幅度和速度摆动。同时，工作台也可以由电机带动涡轮减速旋转，从而达到所需的旋转速度。

三、结构特点

摆管：摆管是试验箱的核心部件，通过步进电机和PLC驱动减速器实现摆动。摆管的弯曲半径根据试件的大小来确定。

工作台：工作台可以旋转，以便在测试过程中使试件受到更均匀的淋雨效果。

喷嘴：喷嘴为可拆式专用喷嘴，喷孔可根据标准要求的孔径随时更换，以使射出的水滴均匀、流量充足。

水道与贮水池：敞开式摆管淋雨须考虑排水问题，因此需配备相当容量的贮水池以供应试验所需。

四、主要参数与功能

型号与尺寸：不同型号的摆管淋雨试验箱具有不同的尺寸和参数，如LY-500型号的试验箱，其外形尺寸可能为1070×1350×1850（具体尺寸可能因厂家和产品而异）。

驱动方式：采用PLC驱动步进电机，角度可以任意设置和显示。

流量显示：配备高精度有机玻璃转子流量计，用于显示流量。

观察面：大面积可视化钢化玻璃门，方便观察测试状况。

供水系统：包括储水箱和增压泵等部件，用于提供稳定的供水压力。

控制系统：具有触摸显示屏，可以设置检测时间、速率及喷淋角度等参数，并能自动控制系统正反面旋转。

五、选购注意事项

明确测试需求：根据产品的防水等级和测试要求，选择合适的摆管淋雨试验箱型号和参数。

考察设备质量：注意检查设备的制造工艺、材料选用以及零部件的质量等方面。

了解售后服务：选择有良好售后服务的厂家或供应商，以便在使用过程中遇到问题时能够及时得到解决。
