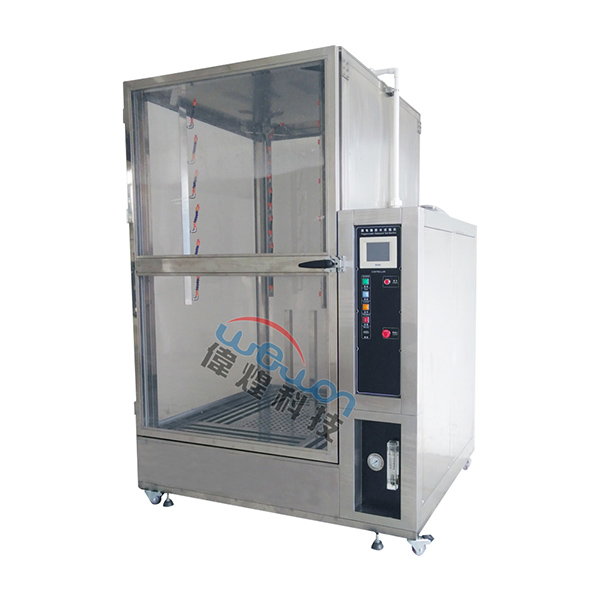

摆管淋雨试验箱是一种环境试验类设备，主要用于模拟淋雨、溅水等自然条件，以测试产品的外壳防护性能。其主要工作原理是通过摆管的大幅摆动进行淋水试验。摆管一般由步进电机或伺服电机驱动，摆动角度通常为60°或180°。

摆管淋雨试验箱适用于测试汽车灯具、雨刷性能、防水条带、机车仪表及低压电器外壳防护的防水性能。摆管淋雨试验箱的结构设计需要考虑以下因素：

⑴功能性需求：首先，试验箱需要满足淋雨试验的功能性需求，包括摆管的摆动频率、角度、喷水的流量和压力等，以模拟真实环境中的淋雨条件。

⑵材料和耐久性：试验箱的外壳和内胆材料应选择耐腐蚀、易清洁的不锈钢或其他合适材料，以确保设备在长期使用中能保持其性能。此外，摆管和其他关键部件也应选择耐用的材料，以承受频繁的摆动和喷水操作。

⑶密封性：为了防止水从设备的缝隙中渗出，试验箱需要具有良好的密封性能。这包括箱门、观察窗、喷嘴等部件的密封设计。

⑷可视性：为了方便观察试验过程中的样品情况，试验箱应设计大面积的可视玻璃门或其他观察窗。

⑸控制和监测系统：试验箱应配备有效的控制和监测系统，以确保试验过程的准确性和可靠性。这包括温度控制、水流速度控制、压力监测、水位监测等功能。此外，超温保护、声讯提示和定时功能等也是确保设备和人员安全的重要措施。

⑹安全性：试验箱应具备良好的安全性能，包括防漏电、防火和防爆等安全措施。这可以通过选择安全的电气元件、设计合理的电气线路、配备漏电保护器等手段实现。

⑺符合标准和规范：试验箱应符合相关的标准和规范要求，如国际电工委员会(IEC)的防水等级标准等。这可以确保试验结果的准确性和可靠性，并提高产品的竞争力。

⑻易于清洁和维护：为了方便设备的日常清洁和维护，试验箱的结构设计应考虑到易于拆卸和更换的部件，以及易于清洁的表面处理。

⑼用户友好性：试验箱的操作界面应设计得直观易懂，方便用户进行操作和设置。同时，设备还应提供详细的操作说明和维护指南，以帮助用户更好地使用和维护设备。
