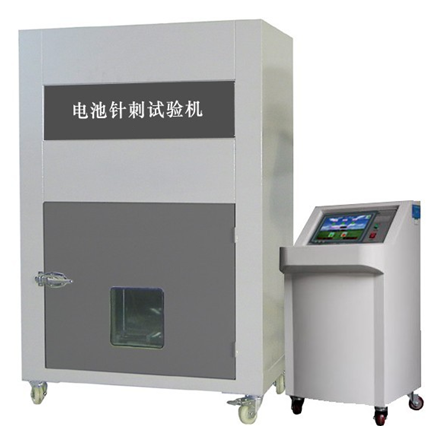

电池针刺试验机

电池针刺试验机

电池针刺试验机

性能参数

电池针刺试验机
  • 试验系统结构设计先进合理,制造工艺规范,外观美观、大方;该试验箱主要功能元器件均采用世界名牌配置(含金量高)、技术原理先进可靠、噪音与节能得到最佳控制——其性能可替代国外同类产品;
  • 零部件的配套与组装匹配性好,主要功能元器件均采用具有国际先进水平的原装进口件,提高了产品的安全性和可靠性,能保证用户长时间、高频率的使用要求;
  • 设备具有良好的操作性、维护性、良好的温度稳定性及持久性、良好的安全性能、不污染环境及危害人身健康;控制柜内所有电线均有专用设备打印制作的序号和编号,线路清楚,一目了然。

参数规格

  • 型号:WH-ZC-1040
  • 用途:通过针刺试验检验电池的安全性能,进行试验后电池应不起火,不爆炸;也是各电池厂家及研究所必不可少的检测设备。
  • 针刺试验方法:用φ3、5、8mm的耐高温钢针、以lOmm/s~40mm/s的速度,从垂直于蓄电池极板的方向贯穿(钢针停留在蓄电池中)。

标准依据

  • GB/T 18332.2-2001《电动道路车辆用金属氢化物镍蓄电池标准穿刺试验》
  • MT/T 1051-2007《矿灯用锂离子蓄电池——针刺试验》

特点

  • 触摸屏集成控制器,可设定压力等;
  • 自带照明系统、内箱材料采用耐阻燃烧材料;
  • 可设定刺穿保持时间、速度,精度更高,直接显示最大针刺力值;
  • 设有排气风口(方便客户把电池试验中所产生的气味排到试验室外);
  • 双层防爆玻璃视窗,防爆箱,独立式的控制器(操作简单使用更安全)。

规格参数

  • 试验空间:W200 X D200 X H200(mm)
  • 耐高温钢针:φ3、5、8mm
  • 针尖距离下部:放电池的平面高度为200mm
  • 穿刺速度:以10~40mm/s的速度(可调),从垂直于蓄电池极板的方向贯穿刺入 电池后,停(1min~6hour)自动从电池中拔出,易卸易装。
  • 贯穿力:10~500KG
  • 外型尺寸:W920 X D510 X H1470mm
  • 控制箱尺寸:W330 X D330 X H1040(mm)
  • 视窗尺寸:200 X 200mm(10mm厚双层防爆玻璃)
  • 排气风扇口:直径150mm(箱体后侧装有排气扇)
  • 补风口:箱体左侧开有两个直径50mm补风口(也可用于测量电压等)
  • 箱体底部:底下装有四个万向滑轮,可自由移动
  • 防爆目的:防止电池爆炸伤及周围人与事物.
  • 照明:箱体内顶部装有照明灯
  • 机台重量:约120Kg
  • 使用电压:AC 220V/50HZ 单相两线+保护地线
  • 总功率:0.5KW
  • 气缸:大φ125 X 400mm 小φ32 X 100 mm两个
  • 气压规格:1.0Mpa(10.2kgf/cm2)

标准配件

  • 气管 3米
  • 耐高温钨钢针: 2套(φ3、5、8mm)
  • 针刺夹头 1个
  • 操作说明书 1份

结构

  • 内部材质:不锈钢
  • 外箱材质:钢板烤漆
  • 压力传动:气动式
  • 力量显示:压力传感器
  • 脚架:机身底部装设聚氨脂活动万向车轮 4个
  • 箱门:单层门,平面把手 ,一个玻璃视窗
  • 钢针:钨钢针与不锈钢针
  • 保护装置:上下线保护开关

使用环境

  • 允许使用环境 0 ~ 35℃
  • 性能保证环境 5 ~ 28℃
  • 设备与墙壁及四周事物间隔空间必须大于或等于1500mm;
  • 建议设备摆放在窗边方便把测试时所生产的气味排到室外;
  • 建议设备周边不要摆放易燃易爆物品;
  • 设备及相关配件要定期进行保养。
